ZG230-450 Moule en lingots en aluminium

Le moule à lingots d'aluminium ZG230-450 est un composant en acier moulé qui donne à l'aluminium coulé la forme de lingot requise. Ici, l'aluminium décrit le métal formé ; ZG230-450 identifie le matériau du moule. EB Castings fournit des devis de moules personnalisés basés sur les dimensions de la cavité, la structure de support et l'agencement opérationnel de la ligne de coulée. Cette page concerne un moule à lingots, pas un creuset de four de fusion ou une chaudière de raffinage.

Géométrie de la cavité et forme du lingot

La cavité établit le profil du lingot en cours de solidification. Sa longueur, sa largeur, sa profondeur et les transitions de section doivent suivre le dessin requis du lingot. Lorsque la conception inclut un dépouille, des coins arrondis ou une direction de démoulage particulière, ces caractéristiques doivent être définies plutôt qu'estimées à partir d'une ancienne photographie de moule.

La masse nominale du lingot ne remplace pas les dimensions de la cavité. L'alliage d'aluminium choisi, le niveau de remplissage et la forme finale appartiennent à la spécification du procédé. Pour un moule de remplacement, fournissez le dessin original ou une étude dimensionnelle approuvée, y compris les surfaces et interfaces qui contrôlent l'interchangeabilité.

Acier moulé ZG230-450 et cycle de fonctionnement

ZG230-450 est la désignation du matériau portée par ce produit. La spécification d'achat doit identifier les exigences matérielles applicables et l'état de livraison. Une large plage de dureté tirée de nuances de moules sans rapport n'est pas un substitut aux critères d'acceptation de la pièce moulée commandée.

Un moule à lingots subit des cycles de chauffage et de refroidissement répétés lors du versement du métal et du retrait du lingot. La géométrie des parois, l'agencement du support et le cycle de la ligne de coulée sont pertinents pour l'examen du composant. Décrivez les conditions du procédé et tout historique de fissuration, d'usure locale ou de déformation lors de la discussion d'un remplacement.

Support et manipulation du moule

Le contour extérieur du moule doit correspondre à la manière dont il est installé et déplacé. Les zones de montage, les surfaces d'appui, les dispositifs de levage et les interfaces de transfert sont indiqués sur le dessin approuvé. Pour une ligne utilisant plusieurs moules interchangeables, des dimensions d'interface cohérentes sont particulièrement importantes.

Si le moule repose dans un support ou sur une base, incluez les informations relatives à cet assemblage. Identifiez les zones de contact au lieu de supposer que le moule est supporté sur toute sa face inférieure. Les instructions de manipulation et les procédures d'exploitation restent sous la responsabilité des spécifications de l'équipement et du procédé.

Portée de la coulée et de l'usinage

La fonderie en sable fournit la géométrie de base du moule. La portée de finition convenue définit les faces d'appui usinées, les caractéristiques de montage, les trous percés ou les trous taraudés. Les surfaces moulées générales et les dimensions finies critiques doivent être distinguées afin que le plan d'inspection reflète la manière dont le moule s'adapte à l'équipement.

Le devis doit identifier l'état de la coulée et tout traitement ou opération de finition spécifié. Les exigences relatives à l'état de surface, au traitement des bords et à la finition de la cavité doivent figurer sur le dessin ou la commande. Cela évite de remplacer une spécification claire du moule par une liste générique de procédés de fabrication.

Planification de l'inspection et du remplacement

Les contrôles dimensionnels peuvent couvrir le profil de la cavité, la géométrie des parois, l'enveloppe globale et les interfaces d'installation. L'identification du matériau et tout examen supplémentaire de la coulée sont convenus pour la commande. L'acceptation doit se rapporter au composant livré, et non à des affirmations de durée de vie non vérifiées.

Les observations de maintenance aident à expliquer pourquoi un remplacement est nécessaire. Enregistrez l'emplacement des dommages et si le cycle de fonctionnement ou l'agencement de manipulation a changé. EB Castings peut examiner le dessin du moule et les exigences d'approvisionnement avec votre équipe d'approvisionnement, en gardant la demande axée sur le composant de formation de lingot réel.

Aperçu des spécifications techniques

Discutez de votre composant avec EB Castings

Faites en sorte que le remplacement s'adapte à la ligne, pas seulement à la photographie. Envoyez à EB Castings le dessin du moule, les exigences de la cavité, la quantité et l'agencement de manipulation pour un devis spécifique au composant.

Lecture technique connexe

Pour la discussion sur la vérification des matériaux, lisez XRF vs OES pour l'acier moulé et pourquoi le carbone est important.

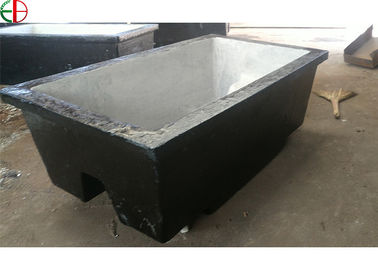

Images de référence du produit

Les photographies de produits existants illustrent des exemples de composants. Le matériau, la géométrie et l'acceptation suivent le dessin approuvé et la commande.
