|
Détails sur le produit:
Conditions de paiement et expédition:
|
Nom de produit: | Boule de Monel K500 | Matériel: | Nickel |
---|---|---|---|
Norme: | Monel K500 | Taille: | 5/16" /Customize |
Densité: | 8.80g/cm3 | Aspect: | Argenté |
Caractéristique: | Résistance à la corrosion | surface: | Poli |
Surligner: | Bâti d'alliage de nickel d'UNS N05500,Bâti d'alliage de nickel de Monel K500,Bâti poli d'alliage de nickel de Monel |
Boule de l'alliage de nickel d'eb UNS N05500 Monel K500
L'alliage K-500 a approximativement deux fois la résistance à la traction et triple la limite conventionnelle d'élasticité de l'alliage 400. La force de l'alliage K-500 est maintenue à 1200 degrés de Fahrenheit, mais reste bas malléable et dur aux températures de -400 degrés Fahrenheit. L'alliage K-500 reste également non magnétique à -200 degrés Fahrenheit.
Les caractéristiques supplémentaires de l'alliage K-500 incluent la résistance à la corrosion exceptionnelle dans un large éventail d'environs chimiques et marins, des sels et des alcalis, non-oxydant des acides à l'eau pure. L'alliage K-500 est non magnétique et étincelle résistant. On lui recommande également que l'alliage K-500 soit recuit quand on le soude et que toutes les constructions soudées soient effort soulagé avant le vieillissement.
1. Monel est très utilisé dans des industries du papier chimiques, pharmaceutiques, maritimes, de pétrole, de textile et.
2. Il est de haute résistance à la solution alcaline (caustique), à l'eau de mer et à l'acide sulfurique dilué.
3. Monel-K500 est employé souvent quand une dureté et une résistance plus élevées sont nécessaires.
Propriétés physiques de Monel K500
|
|
Densité
|
8.80g/cm3
|
Module élastique
|
26000Ksi
|
Conduction thermique
|
22W/m℃
|
Point de fusion
|
1300-1350℃
|
Magnétisme
|
200H (à 70F)
|
Coefficient de dilatation thermique
|
|
70-200F
|
7,7
|
70-400F
|
8,6
|
70-800F
|
8,9
|
70-1000F
|
9,1
|
Composition chimique :
|
|||||||||
Composition (%)
|
C
|
SI
|
Manganèse
|
Fe
|
S
|
Cu
|
Ni
|
AI
|
Ti
|
Monel K500
|
≤0.10
|
≤0.50
|
≤1.50
|
≤2.0
|
≤0.01
|
27.0~33.0
|
63.0~70.0
|
2.30~3.15
|
0.35~0.86
|
Formes
|
Condition
|
Épaisseur maximale de section, dedans. (millimètre)
|
Résistance à la traction Min. Ksi. (MPA)
|
La limite conventionnelle d'élasticité Min.Ksi. (MPA)
|
Élongation dans 2 po, ou 4D, mn, %
|
Dureté
|
|
HB mn.
|
HRC mn.
|
||||||
Barres rondes, hexagones, places, rectangles et pièces forgéees
|
chaud-travaillé et âge durci
|
Toutes les tailles
|
140(965)
|
100(690)
|
20
|
265
|
27
|
Barres rondes
|
travaillé à froid et âge durcis
|
1/4 (6,4) à 1 (25,4)
|
145(1000)
|
110(760)
|
15
|
300
|
32
|
plus de 1 (25,4) à 3 (76,2)
|
140(965)
|
100(690)
|
17
|
280
|
29
|
||
plus de 3 (76,2) à 4 (101,6)
|
135(930)
|
99(655)
|
20
|
255
|
25
|
||
Hexagones
|
travaillé à froid et âge durcis
|
1/4 (6,4) à 2 (50,8)
|
140(965)
|
100(690)
|
15
|
265
|
27
|
Barres rondes, hexagones, places, rectangles et pièces forgéees
|
Recuit et âge durci
|
Jusqu'à 1 (25,4)
|
130(895)
|
90(620)
|
20
|
250
|
24
|
1 (25,4) et plus de
|
130(895)
|
85(585)
|
20
|
250
|
24
|

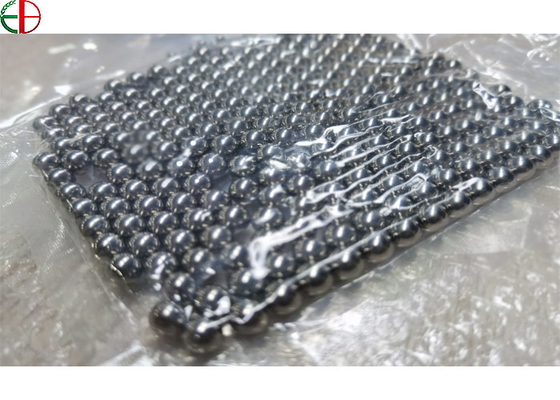

4. Image de détails de produit :
Personne à contacter: Juliet Zhu
Téléphone: 0086-13093023772
